Lamevoolikuga voolikukapp

Lamevoolikuga voolikukapp

B-klassi tuletõrjeveevärk

Lamevoolikuga voolikukapp on osa B-klassi tuletõrjeveevärgist. B-klassi tuletõrjeveevärk on käsitsi juhitav tuletõrjekraanidega ja voolikutega esmane tulekustutusvahend. B-klassi tuletõrjeveevärk võib olla ehituselt märg- või kuivsüsteem ja rakenduda automaatselt või poolautomaatselt. B-klassi ehitisesisene veevärk koosneb kustutusvee torustikust, käsikraanidest, voolikutest koos joatorudega, mis on paigaldatud voolikukappi. Vajadusel on süsteemi lisatud survetõstepumbad.

B II klassi voolikusüsteem

Antud lamevoolikuga voolikukapp kuulub B II klassi. B II klassi voolikusüsteem on lamevoolikutega varustatud ehitisesisene veevärk, mille arvutuslikuks veehulgaks on 2,5 l/s ehk 150 l/min ja tööajaks minimaalselt 1 tund. Töörõhk 2-7 bar.

Veehulgad	Dünaamiline rõhk	Pihustatud juga	Kompaktjuga
Veehulk 13 mm joatoruga	2 bar	172 l/min	155 l/min
	4 bar	244 l/min	220 l/min
	6 bar	299 l/min	270 l/min
K faktor		122	110
Kustutusjoa pikkus 13 mm joatoruga	2 bar	8,1m	10,5m

Lamevoolikuga voolikukapi ehitus

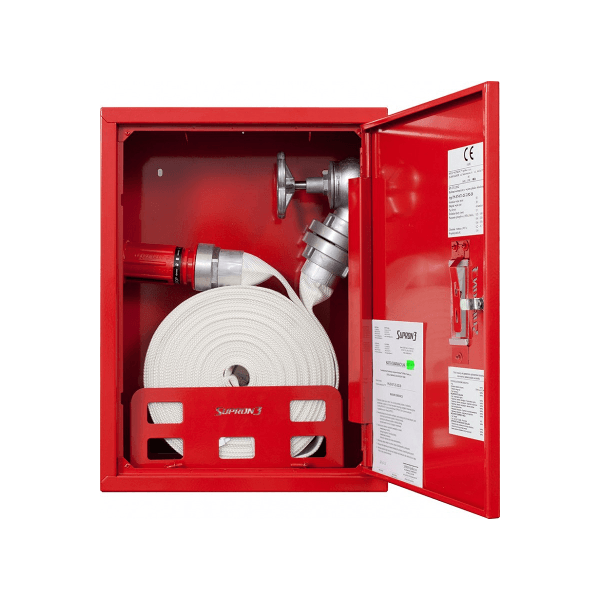

Voolikukapis on lamevoolik paigaldatud voolikukorvi, mida on võimalik paigaldada nii, et see avaneb voolikukapis paremale või vasakule poole. Lamevoolikuga voolikukapp on ehitatud nii, et kustutusvee torustikku on võimalik ühendada vastavalt vajadusele ülevalt või alt, vasakult või paremalt või hoopis voolikukapi tagant. Käsikraan paigaldatakse voolikukapi sisse 1350 mm kõrgusele põrandapinnast. Voolikukappi paigaldatud tuletõrjevoolik on 20 m pikk ja selle diameeter on 52 mm.

Juhul, kui kustutusvee toide saadakse ühisveevärgist läbi veearvesti, siis tuleb ette näha möödaviik. Möödaviik tuleb alati ehitada ühisveevärgile, mille veearvesti läbilaskevõime ei taga kustutusvee hulga vajalikku kogust põlengu piirkonda. Möödaviik tuleb varustada veearvestiga, mis tagab piisava kustutusvee hulga võimalikku põlengu piirkonda või paigaldada elektriajamiga veevarustusesiiber. Veevarustusesiiber peab avanema rõhutõstepumpade rakendumisel. Kui voolikusüsteemis puuduvad rõhutõstepumbad, siis avatakse veevarustusesiiber automaatselt rõhu langemisel või voolikukapi juurest lülitades.

Lamevoolikuga voolikukapp paigaldatakse tavaliselt ruumide väljapääsu lähedale või kergesti ligipääsevatesse kohtadesse. Käsikraanid peavad olema paigaldatud nii, et igasse ruumi punkti on tagatud vähemalt 1 kustutusjuga.

Ruumide temperatuur, kuhu on paigaldatud B II klassi voolikusüsteem, peab olema kõrgem, kui 5⁰C. Kui B II klassi voolikusüsteem on paigaldatud hooneosasse, milles temperatuur langeb alla 5⁰C, siis tuleb voolikusüsteemi see osa soojusisolatsiooniga soojustada ja vajadusel ka soojendusvahenditega. Kui antud meetmed ei ole piisavad, siis on võimalik alati kasutada kuivtorustikuga  B II klassi voolikusüsteemi.

Alla 50m² tuletõkkesektsioonidesse ei tule paigaldada voolikukappi. See aga eeldab, et on võimalik kasutada kõrvaloleva tuletõkkesektsioonis paiknevat käsikraani ja voolikut.

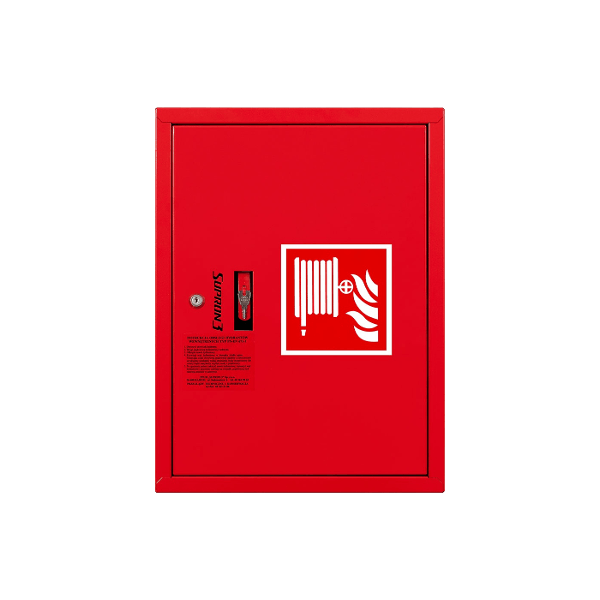

Voolikukapi mõõdud 520x390x180mm

Lamevoolikuga voolikukapp sisaldab:

• Käsikraani koos GOST-tüüpi või STORZ-tüüpi liitmikutega;
• 20 m pikkust 52 mm diameetriga  voolikut (EVS-EN 14540);
• 13 mm joatoru;
• voolikukorvi;
• tuleohutusmärki;
• vastavusdeklaratsiooni.
